O que é uma Planta de Evaporação de Múltiplo Efeito?
No processo de produção de celulose, uma grande quantidade de água presente na madeira é introduzido ao processo, e uma considerável vazão de água com sais (licor de cozimento) é recirculado na planta para separar as fibras da madeira. O resultado é o licor preto diluído, que contém produtos químicos valiosos e matéria orgânica dissolvida.
A Planta de Evaporação de Múltiplos Efeitos é o sistema responsável por concentrar esse licor, removendo a água através da ebulição. O termo “Múltiplos Efeitos” refere-se a uma engenharia inteligente onde o vapor gerado em um evaporador é reutilizado como fonte de aquecimento para o próximo, criando uma reação em cadeia em série de alta eficiência.
Como Funciona?
Ao operar cada estágio em pressões decrescentes, conseguimos que o licor entre em ebulição a temperaturas cada vez menores.
Primeiro Efeito: O vapor vivo (da caldeira) evapora o licor no primeiro estágio.
Efeitos Subsequentes: O vapor extraído do licor no primeiro efeito não é descartado; ele segue para o segundo efeito para evaporar mais licor, e assim por diante.
Resultado Final: O licor sai do sistema com alta concentração de sólidos (licor forte), pronto para ser queimado com eficiência na Caldeira de Recuperação.
A tecnologia Falling Film:

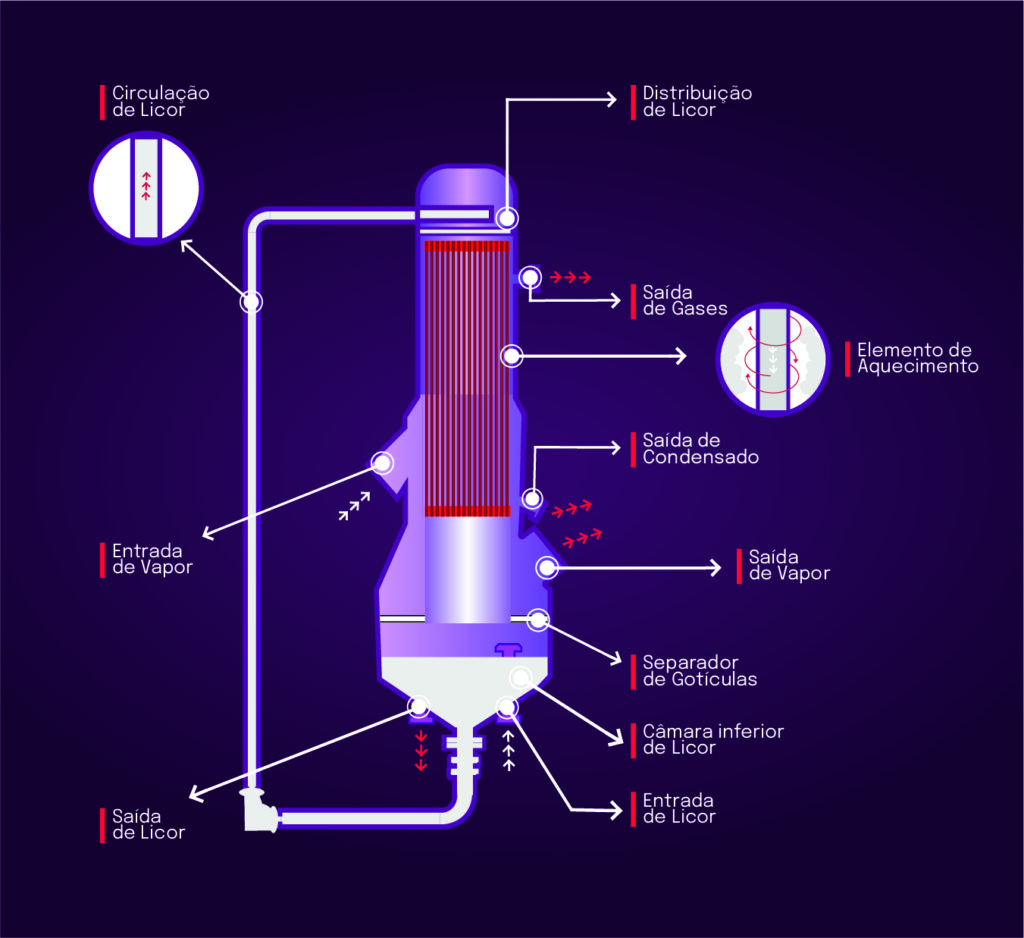

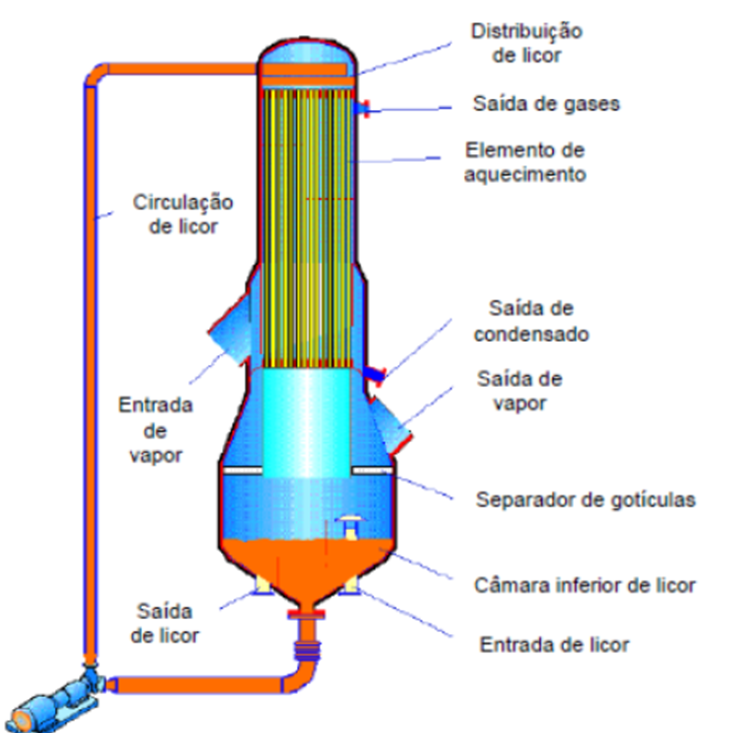

Diferente dos sistemas de circulação forçada ou rising film, a tecnologia Falling Film opera através da distribuição uniforme do licor no topo dos tubos, permitindo que ele escoe pela gravidade formando uma fina película na parte interna dos tubos. Essa dinâmica garante coeficientes de transferência de calor excepcionalmente altos e estabilidade da planta frente a diferentes condições operacionais.
Esta tecnologia apresenta alta competitividade e baixa tendência à incrustação:
O filme de licor em escoamento previne a deposição contínua de sais, minimizando incrustações minerais. O resultado é um sistema que consome menos vapor, preserva a integridade dos equipamentos e oferece as maiores campanhas operacionais do mercado, garantindo a concentração do licor forte na saída da planta.
A principal vantagem competitiva reside na estabilidade térmica e na baixa tendência à incrustação: como o licor não entra em ebulição plena dentro dos tubos (evitando o “flash” descontrolado), a deposição de sais e incrustações minerais é drasticamente reduzida. O resultado é um sistema que consome menos vapor, preserva a integridade dos equipamentos e oferece as maiores campanhas operacionais do mercado, mantendo constante a concentração do licor forte.
Por que investir em Tecnologia de Múltiplo Efeito?
Economia de Combustível: Reduz drasticamente o consumo de vapor virgem da caldeira.
Recuperação Química e Geração de Energia: Permite a recuperação dos sais de cozimento ao processo e a queima da matéria orgânica solubilizada na polpação, fechando o ciclo produtivo.
Redução do Impacto Ambiental: Menor consumo de recursos hídricos e otimização da gestão de efluentes através da segregação de condensados de alta qualidade do licor preto fraco e reutilização na planta.
Integração energética com a planta: Por se tratar de um sistema com alta eficiência energética, é economicamente interessante integrar parte da energia desta planta de evaporação com outros sistemas da unidade.
Quais os diferencias da solução TEQUALY:
Nossos evaporadores são projetados para minimizar a incrustação (fouling). Isso significa maiores campanhas operacionais e menos paradas para limpeza química, mantendo a troca térmica em níveis ideais por muito mais tempo.
Temos referencias de todos os tipos de integração energética aplicados em plantas de evaporação de licor preto, incluindo exclusividade em alguns tipos de integração térmica, resultando em um menor custo por tonelada de água evaporada.
Nosso sistema de segregação e tratamento de condensados permite a reutilização de um condensado de excelente qualidade em outras áreas da planta, reduzindo o footprint hídrico da fábrica.
Somos referência em retrofit de sistemas existentes, focando em aumento de capacidade de água evaporada, eficiência energética e qualidade do condensado reintegrado a planta de celulose.
